Двоконтурний газовий котел поєднує в собі складну гідравліку та чутливу мікропроцесорну електроніку. На відміну від старих моделей, сучасні агрегати європейського виробництва розраховані на роботу в мережах із високою якістю електроенергії. Будь-які суттєві відхилення напруги призводять до виходу з ладу плати управління, заміна якої може коштувати до 40% вартості всього котла. Враховуючи нестабільність енергосистеми, питання захисту опалювального приладу стає пріоритетним для кожного власника будинку чи квартири.
Основою системи управління котла є імпульсний блок живлення. Він надзвичайно чутливий до амплітудних стрибків напруги. Якщо в мережі відбувається різкий підйом вище 260 Вольт, електронні компоненти (конденсатори, варистори, процесор) отримують критичне пошкодження. Не менш небезпечною є тривала робота при низькій напрузі, яка негативно впливає на механічні вузли, зокрема на циркуляційний насос і вентилятор витяжки.
Чому електроніка котла потребує додаткового захисту?
Більшість користувачів помилково вважають, що вбудованих запобіжників котла достатньо для безпеки. Насправді запобіжник захищає мережу від короткого замикання всередині самого котла, але він не встигає зреагувати на зовнішній стрибок напруги. Швидкість проходження електричного імпульсу значно вища за швидкість плавлення металевої нитки запобіжника.
Крім того, існує декілька специфічних ризиків, характерних для вітчизняних мереж:
- Амплітудні стрибки — виникають при аваріях на лініях електропередач або через підключення потужних індустріальних споживачів поруч із житловим сектором.
- Знижена напруга (просідання) — часто спостерігається в пікові години (ранок, вечір). При напрузі 160–180 Вольт насос котла починає перегріватися, а газовий клапан може працювати некоректно.
- Електромагнітні перешкоди — високочастотні шуми в мережі спричиняють програмні збої в роботі автоматики, що призводить до помилок (наприклад, втрати сигналу полум'я).
- Обрив нульового провідника — одна з найнебезпечніших ситуацій, коли в розетці з'являється напруга близько 380 Вольт, що гарантовано знищує блоки живлення.
Забезпечення стабільного електроживлення дозволяє уникнути дорогого ремонту, та й оптимізувати роботу котла. При стабільній напрузі всі датчики працюють з мінімальною похибкою, що сприяє більш точному регулюванню температури та економії палива.

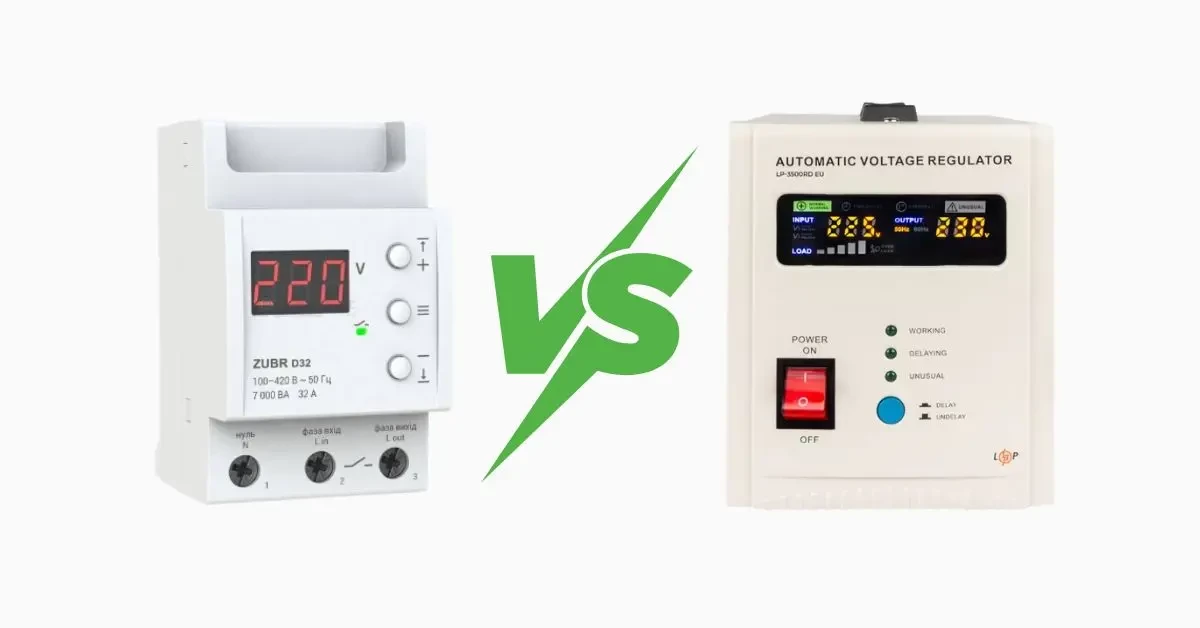

Принцип дії реле напруги та сфера застосування
Реле контролю напруги — це пристрій, призначений для миттєвого роз’єднання ланцюга у разі виходу вхідної напруги за встановлені межі. Воно не вирівнює напругу, а виконує роль захисного вимикача. Як тільки параметри мережі повертаються до норми, реле автоматично відновлює подачу живлення через певний проміжок часу.
Головною характеристикою реле є час реакції. Для захисту електроніки котла цей показник має бути не більше 0,05 секунди. Також важливою є функція затримки на ввімкнення. Це необхідно для того, щоб уникнути частих пусків котла під час серії короткочасних стрибків, що дуже шкідливо для двигуна насоса та турбіни.
При виборі реле для котла варто орієнтуватися на такі налаштування:
- Верхній поріг відключення — рекомендується встановлювати на рівні 245–250 Вольт.
- Нижній поріг відключення — 185–190 Вольт, що є безпечним мінімумом для електродвигунів.
- Час затримки ввімкнення — для опалювальної техніки оптимальним вважається інтервал 60–120 секунд.
Особливості стабілізаторів напруги
Якщо у вашій мережі напруга постійно занижена або часто коливається, одного лише реле буде недостатньо, оскільки воно постійно вимикатиме котел. У такому разі необхідний стабілізатор напруги. Цей пристрій підтримує вихідну напругу на рівні 230 Вольт незалежно від вхідних коливань.
Для сучасних газових котлів не рекомендується використовувати дешеві електромеханічні стабілізатори через їхню низьку швидкість реакції. Найкращим вибором є електронні (симісторні) або інверторні моделі. Симісторні стабілізатори працюють безшумно і миттєво реагують на зміни в мережі, а інверторні — забезпечують ідеальну синусоїду, що критично важливо для роботи циркуляційних насосів.
При аналізі стабілізаторів варто звернути увагу на такі типи:
- Симісторні/тиристорні — мають високу швидкість спрацьовування та тривалий термін експлуатації за рахунок відсутності рухомих механічних деталей.
- Інверторні (з подвійним перетворенням) — забезпечують найвищу точність стабілізації (до 1%) та повну фільтрацію мережевих перешкод.
- Релейні — бюджетний варіант, який підходить для мереж із нечастими змінами напруги.
- Сервопривідні — забезпечують плавність регулювання, але мають механічний знос та повільніше реагують на різкі стрибки.
Переваги використання спеціалізованого електрообладнання
Вибір на користь якісного електричного захисту на рівні розподільчого щита або окремого підключення має кілька вагомих переваг над вбудованими системами захисту. По-перше, зовнішні пристрої мають значно більший ресурс і розраховані на багаторазове спрацьовування. По-друге, вони дозволяють візуально контролювати параметри мережі завдяки цифровим дисплеям.
Важливим аспектом є також енергоефективність. Коли двигун насоса працює при номінальній напрузі, він споживає менше струму і менше нагрівається. Це запобігає передчасному руйнуванню ізоляції обмоток і заклинюванню насоса, що є однією з найпоширеніших причин поломок у двоконтурних котлах.
Додаткові вигоди професійного захисту включають:
- Збереження заводської гарантії — сервісні центри часто вимагають наявності сертифікованого стабілізатора для підтримання гарантійних зобов'язань.
- Безперебійність роботи — виключення випадкових зупинок котла через помилки електроніки.
- Безпека — зниження ризику загоряння плати управління при виникненні серйозних аварій у мережі.
- Універсальність — захисні пристрої можуть працювати з котлами будь-якого типу (атмосферними, конденсаційними та ін.).
Інвестуючи в якісне обладнання від перевірених постачальників власник будинку отримує впевненість у надійності своєї системи опалення. Професійний підхід до вибору стабілізатора та реле напруги — це гарантія тривалої та безпечної експлуатації дорогої техніки.
